Warum benötigen manche Toilettenspülkästen in Großbritannien ein Anschlusskupplungsset?

Bei der Entwicklung von Toilettenspülventilen für den britischen Markt fiel uns ein interessanter Unterschied in der Konstruktion und Installation einiger keramischer Toilettenspülkästen auf.

Im Gegensatz zu vielen zweiteiligen Toiletten, die üblicherweise auf dem US-Markt zu finden sind, verfügen einige britische Keramikspülkästen nicht über spezielle Befestigungslöcher im Boden des Spülkastens.

Stattdessen bietet der Keramikkörper möglicherweise nur Öffnungen für die Einlassventil und Spülventilauslass.

Dadurch kann dieselbe grundlegende Zisternenkonstruktion unterschiedliche Installationskonfigurationen unterstützen.

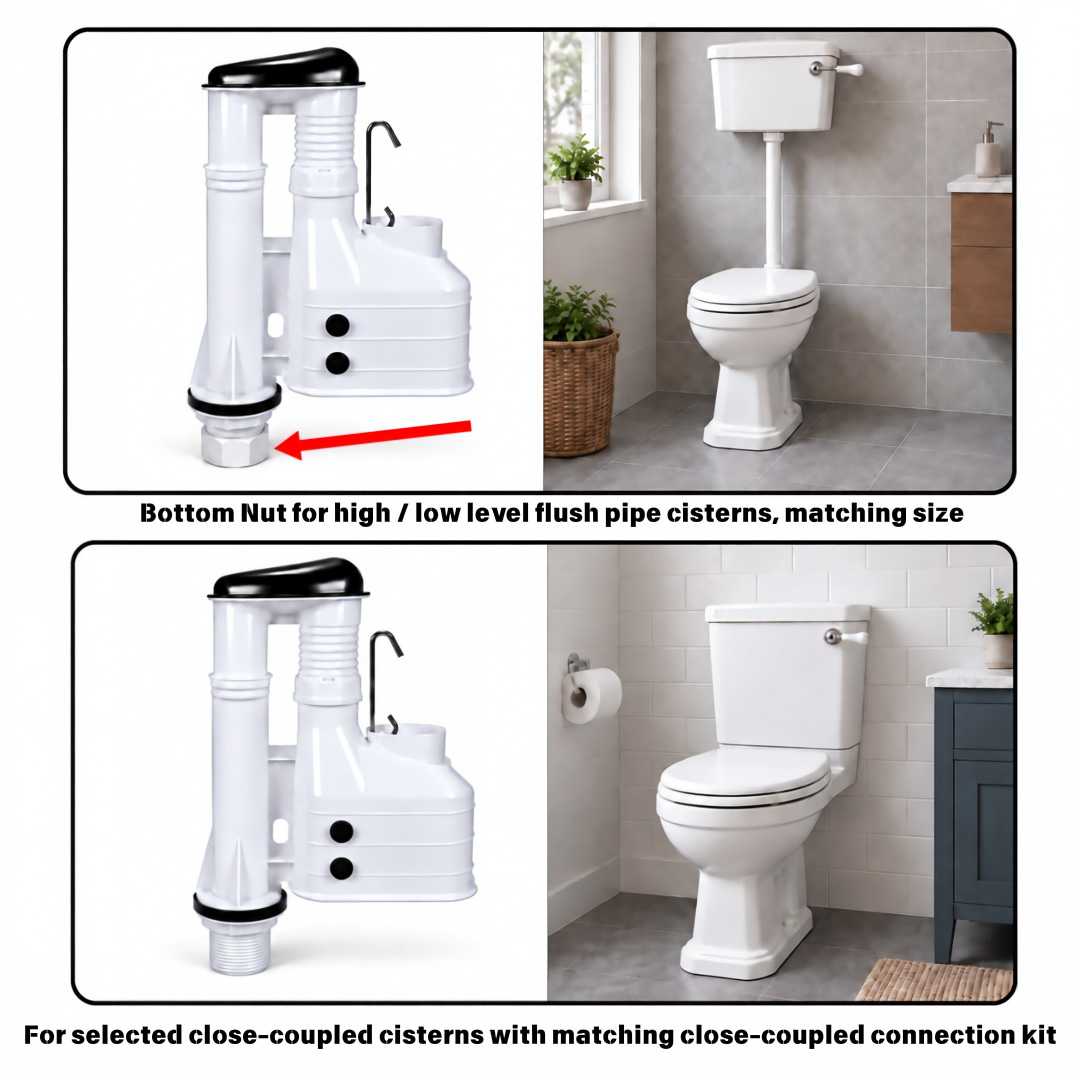

1. Spülkasten mit Spülrohr installiert

Eine gängige Installationsart ist ein Hoch- oder Tiefspülkasten, bei dem der Spülkasten vom Toilettenbecken getrennt und über ein Spülrohr angeschlossen ist.

Bei dieser Konfiguration wird das Spülventil durch die Auslassöffnung im Boden des Spülkastens installiert.

Eine untere Überwurfmutter, auch Kontermutter genannt, befestigt das Spülventil am Keramikspülkasten. Das Spülrohr wird dann unterhalb des Ventils angeschlossen.

Für diese Art der Installation sind keine Befestigungsschrauben zwischen Spülkasten und Becken erforderlich.

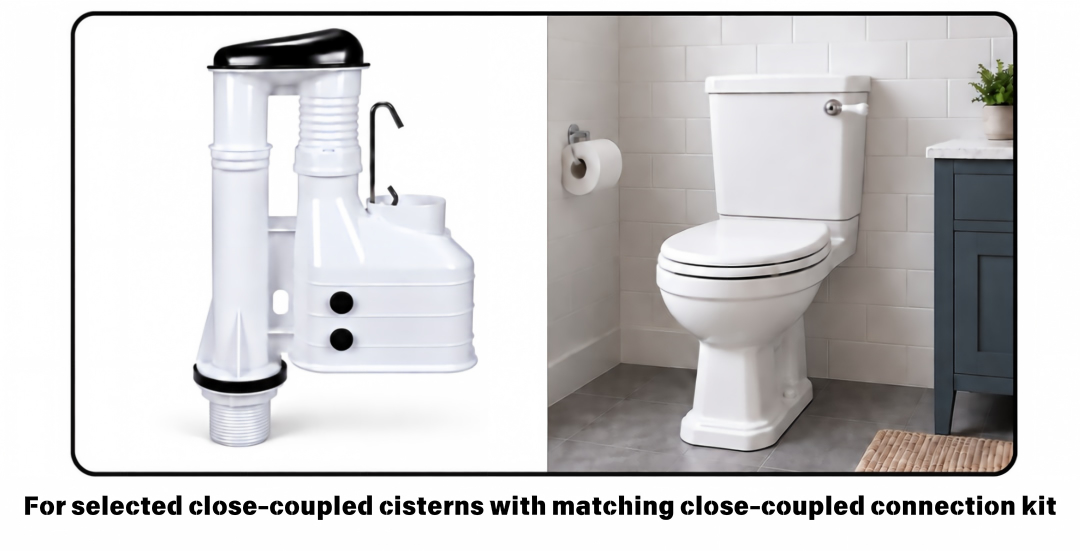

2. Derselbe Spülkastentyp wie bei einer wandhängenden Toilette.

Die Situation wird noch interessanter, wenn ein kompatibler Spülkasten direkt auf der Toilettenschüssel installiert wird.

Falls der Spülkasten selbst keine separaten Befestigungslöcher aufweist, ist eine andere Methode erforderlich, um ihn an der Toilettenschüssel zu befestigen.

Hier kommt ein Kurzkupplungssatz zum Einsatz.

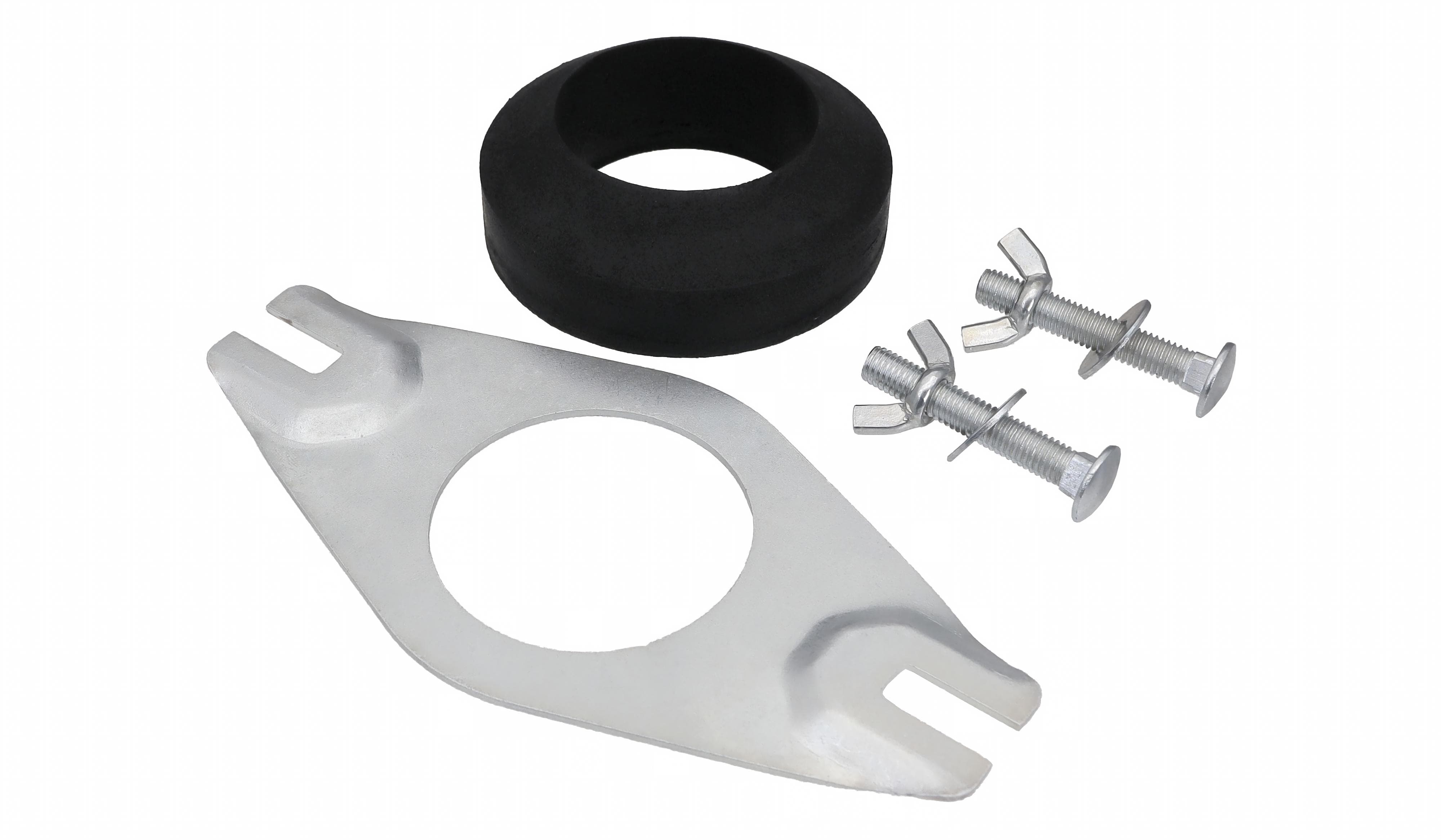

Ein typisches Set beinhaltet:

• eine eng koppelnde Metallplatte;
• zwei Befestigungsbolzen;
• Muttern und Unterlegscheiben;
• Eine Dichtungsscheibe aus Gummi oder Schaumstoff, oft auch Ringscheibe genannt.

Die Metallplatte wird um den Auslass des Spülventils positioniert. Die beiden Schrauben an der Platte werden dann durch die entsprechenden Löcher in der Toilettenschüssel nach unten geführt, wodurch der Spülkasten sicher befestigt werden kann.

Britische Hersteller beschreiben diese Sets speziell als eine Möglichkeit, einen wandhängenden Spülkasten an der Toilettenschüssel zu befestigen und gleichzeitig eine wasserdichte Verbindung herzustellen.

Der Auslass des Spülventils erfüllt in dieser Anordnung daher zwei Funktionen: Er dient als Spülwasserdurchgang und fungiert gleichzeitig als zentraler Punkt, um den herum die Anschlussplatte montiert wird.

Wie sieht die Installation aus?

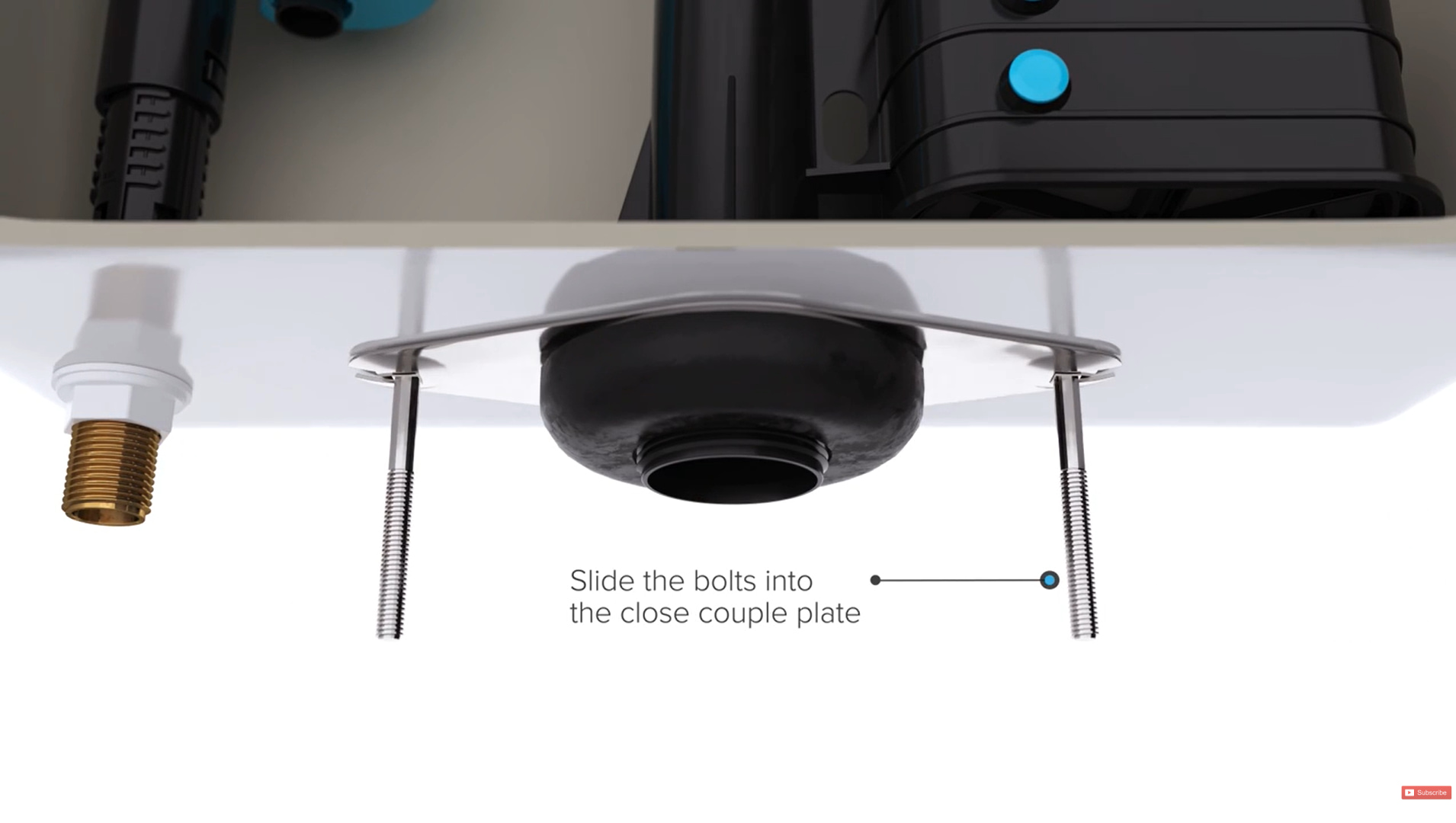

Sobald die Anschlussplatte, die Schrauben und die Dichtscheibe montiert sind, sieht die Baugruppe unterhalb des Spülkastens folgendermaßen aus:

Die Bolzen erstrecken sich auf beiden Seiten des Spülventilauslasses nach unten und dienen dazu, den Spülkasten an der Toilettenschüssel zu befestigen.

Dadurch ergibt sich eine ganz andere Anordnung als bei vielen zweiteiligen Toiletten nach US-amerikanischem Vorbild.

Beispielsweise zeigen die Montageanweisungen von Kohler, dass die Tankbolzen direkt durch dafür vorgesehene Bolzenlöcher im Boden des Toilettenspülkastens geführt werden, bevor der Spülkasten an der Toilettenschüssel befestigt wird.

Toilettenspülkasten-Designs in Großbritannien und den USA: Ein kleiner, aber wichtiger Unterschied

Für Hersteller von Spülventilen und Lieferanten von Ersatzteilen ist es wichtig, diese Installationsunterschiede zu verstehen.

Ein Spülventil mag auf verschiedenen Märkten sehr ähnlich aussehen, aber Details wie das Auslassgewinde, die untere Mutter, die Größe des Spülkastenauslasses und die Art der Anschlusskupplung können darüber entscheiden, ob das Ventil tatsächlich mit einer bestimmten Toilette kompatibel ist.

Bei Jielin Plumbing fertigen wir Zulaufventile, Spülventile und zugehörige Ersatzteile für Toiletten in verschiedenen Märkten. Bei der Entwicklung und Lieferung von Ersatzteilen achten wir nicht nur auf das Ventil selbst, sondern auch auf dessen Kompatibilität mit dem Keramikspülkasten und dem gesamten Toiletteninstallationssystem.

Eine detailliertere Ansicht zur Installation dieses Spülventiltyps und der direkt gekoppelten Verbindung können Sie sich auch dieses Installationsvideo ansehen:
